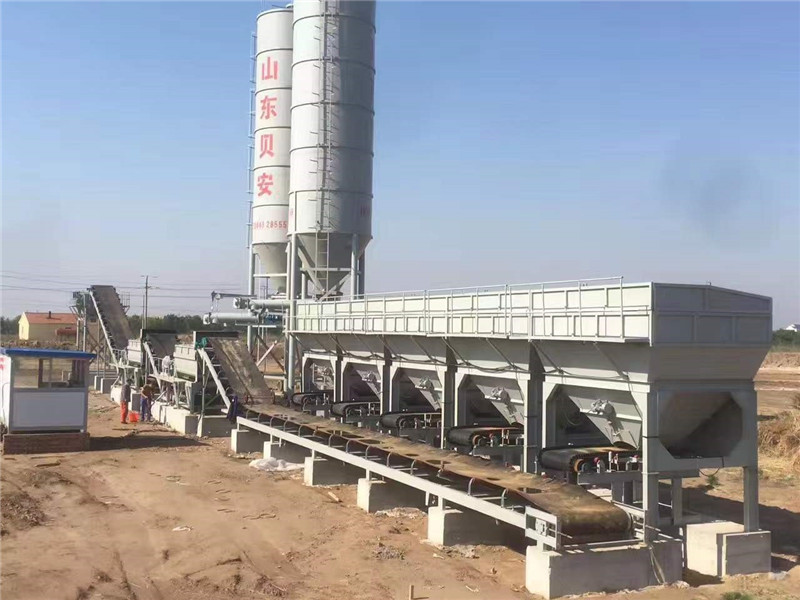

안정화된 흙 배합부는 시멘트, 모래, 자갈과 다른 첨가제의 다른 비율과 안정화된 흙을 생산해서 설계된 진보적이고 믿을 만한 도로 건설 장비입니다. 이 배합부는 고속으로 소재 성분을 섞고 짮은 순환 시간에서 안정화된 흙의 균일한 혼합물을 전달할 수 있는 트윈 샤프트 강제식 혼합기를 갖추고 있습니다. 그것은 0-500kg의 시멘트 가중 범위와 0-50kg의 부가적 가중 범위와 더불어, 재료의 3-6 세제곱 미터를 수용하기 위해 골재 계량기를 또한 갖추고 있습니다. 혼합 공정은 단지 안정화된 흙 혼합을 위한 대단히 효율적이고 비용 효율적 솔루션로 만들면서, 완성하는데 60 초 걸립니다.
WDJ300.400.500.600.700.800 종류 안정된 소일믹싱플랜트 주요 성능 매개 변수 :
| 파라미터모델 | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| 생산성 | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| 측정법 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 |
| 조정법 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 |
| 제어 모드 | 자동장치 | 자동장치 | 자동장치 | 자동장치 | 자동장치 | 자동장치 |
| 계량 정확도 (집합체) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| 계량 정확도 (파우더) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 주전동기출력 | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| 전체 중량 | 24t | 24t | 27t | 27t | 30t | 30t |
| 전체 전력 | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800 종류 Ｄ 컴퓨터는 측정했고 주파수 속도가 안정된 소일믹싱플랜트 구성 테이블을 제어했습니다
| 아니오. | 파트 명칭 | 명세서 모델 | 양 | 원산지 | 발언 | ||
| 1 | 완제품 장비 |
6, 조립 형태 : 분리 착탈식 7, 지역 :55m*15m 8, 구성 :4마리의 메뚜기와 복붕법 (이차적 혼합 중간체 벨트 방식) |
골재 호퍼, 끝난 빈 철편은 5 밀리미터를 채택합니다 ;,평벨트 기계, 경사 벨트 기계 홈형 강은 18을 채택합니다 ;골재 호퍼, 믹서 다리는 20 아이빔을 채택합니다,. 평벨트와 경사 벨트는 나일론 벨트를 채택합니다.
|
||||
| 2 |
집합적 계량 시스템
|
골재 호퍼 | 5 밀리미터를 사용하는 14m3 철편 | 4 | 베이안, 산둥 |
조합형 : 단일 빈 구성 메뚜기 폭 : 3300 밀리미터 방해와 골재 호퍼 |
|
| 진동자 | 1.1KW | 4 | 허난 엑스인셴그 | ||||
| 그리드 스크린 |
그리드 강화된 스크린
|
4 | 베이안, 산둥 | ||||
| 벨트 스케일 | 계량 정확도 ±0.5-1% | 4 | 베이안, 산둥 | ||||
| 벨트 스케일 드럼 | 4KW | 4 |
지보 산둥 |
||||
| 압력 센서 | 150Kg | 4 | 벤그부 안후이 | ||||
| 벨트 스케일 반송 롤러 | φ89×1080 | 1套 | 베이안, 산둥 | ||||
| 벨트 스케일 반송 롤러 | φ89×1040 | 1套 | 베이안, 산둥 | ||||
| 가압 벨트 도르래 | 1 | 베이안, 산둥 | |||||
| 투약 벨트 기계 틀 | 홈형 강 [18 | 1 | 베이안, 산둥 | ||||
| 모터 풀리 | 50120-22KW-2.5 | 1 | 베이안, 산둥 | ||||
| 벨소리 평벨트 | 1200×5-39.3m 나일론 벨트 | 1 | 허베이 | ||||
| 벨트 기계 운반자 롤러 | φ89×455 | 1개 세트 | 베이안, 산둥 | ||||
| 벨트 기계 운반자 롤러 | φ89×1350 | 1개 세트 | 베이안, 산둥 | ||||
| 버티컬 롤 | 1개 세트 | 베이안, 산둥 | |||||
| 3 | 분말 공급 시스템 | 피딩 시스템 파우더 빈 | 80-100 | 2 | 베이안, 산둥 | ||
| 먼지 제거 | 어떤 것 | 0 | 선택적입니다 | ||||
| 문짝 밸브 | 800×800 | 2 | 베이안, 산둥 | ||||
| 문짝 밸브 손조작-핸들 | 320 | 4 | 베이안, 산둥 | ||||
| 스크류 건베이어 | φ325×2700mm | 2 | 베이안, 산둥 | ||||
| 나선형 모터 | 7.5KW | 2 | 베이안, 산둥 | ||||
| 철연선 | φ6-10米 | 2 | 베이안, 산둥 | ||||
| 클로스백 | φ325 | 4 | 베이안, 산둥 | ||||
| 나선형 전자 스케일 | Φ325×1400mm | 2 | 베이안, 산둥 | ||||
| 전자적 무게를 단 모터 | 4KW | 2 | 베이안, 산둥 | ||||
| 현재의 긴장상태 센서 | 500Kg | 2 |
벤그부, 안후이 |
||||
| 4 | 운영실 | 관제실 | 1 |
벤그부, 안후이 |
제어 모드 : 컴퓨터 제어
|
||
| 에어컨 | 1.2HP (냉난방 타입) | 1 | |||||
| 5 | 급수 시스템 | 수리 펌프 | 3KW | 1 | 지보, 산둥 | 물 조절 모드 : 주파수 속도 조정률 | |
| 물 펌프 흐름 | 40m3/h | 1 | 베이안, 산둥 | ||||
| 6 | 혼합 장치 | 믹서 | 2 | 베이안, 산둥 |
기계 유형 : 강한 두배 수평방향 샤프트 연속 타입, 두배 모터 |
||
| 두배 모터 | 55KW×2 | 4 | 카이위안 | ||||
| 블레이드 | 高锰合金耐磨材质 | 68*2 | 웨이팡, 산둥 | ||||
| 속도 저감기 | ZLY200 | 4 | 지보, 산둥 | ||||
| 7 | 저장 장치 | 경사 벨트 기계 |
설치 경향 Q=18' 프레임 채널 :강철 [18 |
1 | 베이안, 산둥 |
호퍼도어 드라이브 방법 : 공압
저장 빈 하이트 짐을 내리는 것 :3700m |
|
| 전기 구동 드럼 | 50120-30KW-2.5 | 1 | 지보, 산둥 | ||||
| 고리 모양 평벨트 | 1200×5-39.3m 나일론 벨트 | 1 | 허베이 | ||||
| 벨트 기계 운반자 롤러 | φ89×455 | 1套 | 베이안, 산둥 | ||||
| 벨트 기계 운반자 롤러 | φ89×1350 | 1套 | 베이안, 산둥 | ||||
| 버티컬 롤 | 1套 | 베이안, 산둥 | |||||
| 마지막 저장 빈 | 5 밀리미터를 사용하는 10m3 (육체미 있는) 철편 | 1 | 베이안, 산둥 | ||||
| 진동자 | 1.1KW | 1 | 엑스인셴그, 허난 | ||||
| 전령 | 1 | 베이안, 산둥 | |||||
| 8 | 공기 회로 시스템 | 솔레노이드 밸브 | 4V310 | 2 | 저장 | ||
| 모터 | Y132S1-2-5.5KWB3 | 1 | 베이안, 산둥 | ||||
| 공기 압축기 | 0.67/7-5.5KW | 1 | |||||
| 공기 실린더 | 100×250 | 4 | |||||
| 9 | 전기적인 제어 시스템 | 전기 부품 | 1 | 크힌트 덱스 |
전기 부품은 선택적일 수 있습니다 ; 485개의 통신 커넥션을 채택하세요 |
||
| 제어 시스템 | 1 | 베이안, 산둥 | |||||
| 컴퓨터 호스트 | 1 | 레노버 | |||||
| 모니터 | 1 | 레노버 | |||||
| 인버터 | 3.7 kw | 4 | Hai Li Pu | ||||
| 인버터 | 7.5 kw | 2 | Hai Li Pu | ||||
| 10 |
중간대
|
벨트 반송 롤러 | φ89×455 | 1개 세트 | 베이안, 산둥 | ||
| 벨트 반송 롤러 | φ89×1350 | 1개 세트 | 베이안, 산둥 | ||||
| 벨트 | 1200×5-19.4m 나일론 벨트 | 1 | 베이안, 산둥 | ||||
| 전기 구동 드럼 | 50120-22KW6-2.5 | 1 | 베이안, 산둥 | ||||
| 11 | 부착 | 특수 도구 | 1 | 베이안, 산둥 | |||
| 사용자 지침서 | 1 | 베이안, 산둥 | |||||
| 일치의 증명서 | 1 | 베이안, 산둥 | |||||
기록 : 기술적 개선 때문의 1, 취득물의 근원과 기술적인 매개 변수의 모델은 바뀔 수 있지만, 그러나 기능이 기존 것들 보다 더 나쁘지 않습니다 ;
2명의 구매자는 다음과 같은 시설로 준비할 필요가 있습니다 : 배합부의 콘크리트 기초, 배합부의 전력 분배 캐비넷과 배합부을 얻는 물 저장 소스에 대한 전원 공급기 ; 기계적 석유는 장비와 배합부의 필요한 경감 보호 시스템을 요구했습니다.
라임 안정화된 흙 배합부는 도로 공사를 위한 일종의 장비이며, 그것이 인도와 노상 기초를 구축해서 넓게 사용됩니다. 그것은 PLC 제어 시스템, 대용량, 급속 혼합 주기와 대용량 골재 계량기를 갖추고 있으며, 그것이 도로 건축 프로젝트를 위한 완전한 해결책로 만듭니다. 그것은 라임에게 안정화된 흙을 섞어서 만들어 주고, 다른 속성과 안정화된 흙을 생산하는데 사용될 수 있습니다. 이 안정화된 흙 배합부의 능력은 50-400t/h의 사이에 있고 복합 사이클은 60대 일 뿐입니다. 골재 계량기는 3-6m3까지 수용할 수 있습니다. 진보적 PLC 제어 시스템으로, 그것은 정확히 안정화된 흙의 생산을 제어하고, 최종 생산품의 품질을 보증할 수 있습니다. 게다가 사용하기 쉬운 디자인과 작업은 안정화된 흙 배합부를 운영하는 것을 쉽고 효율적이게 만듭니다.
안정화된 흙 배합부를 위한 기술 지원과 서비스는 다음을 포함합니다 :
A1 :안정화된 흙 배합부는 시멘트, 라임, 비산재, 등과 안정된 토양을 생산하기 위한 일종의 장비입니다. 그것은 주로 믹싱 시스템, 집합적 계량 시스템, 시멘트 무게 측정 시스템, 물 무게 측정 시스템, 부가적 무게 측정 시스템, 공급 씨스템을 섞는 것고 제어 시스템으로 구성됩니다.
Q2 :안정화된 흙 배합부의 장점이 무엇입니까?
A2 :안정화된 흙 배합부의 우위는 완성품의 고효율, 좋은 안정, 용이한 작동, 저비용과 고급 품질을 포함합니다.
Q3 :안정화된 흙 배합부의 성분이 무엇입니까?
A3 :안정화된 흙 배합부의 부품은 믹싱 시스템, 집합적 계량 시스템, 시멘트 무게 측정 시스템, 물 무게 측정 시스템, 부가적 무게 측정 시스템, 공급 씨스템을 섞는 것고 제어 시스템을 포함합니다.
Q4 :재료가 안정화된 흙 배합부로 만들어질 수 있는 것?
A4 :안정화된 흙 배합부는 시멘트, 라임, 비산재, 기타 등등과 안정화된 흙을 만드는데 사용될 수 있습니다.
Q5 :안정화된 흙 배합부의 능력이 무엇입니까?
A5 :안정화된 흙 배합부의 능력은 80-100m3/h에 달려있습니다.
