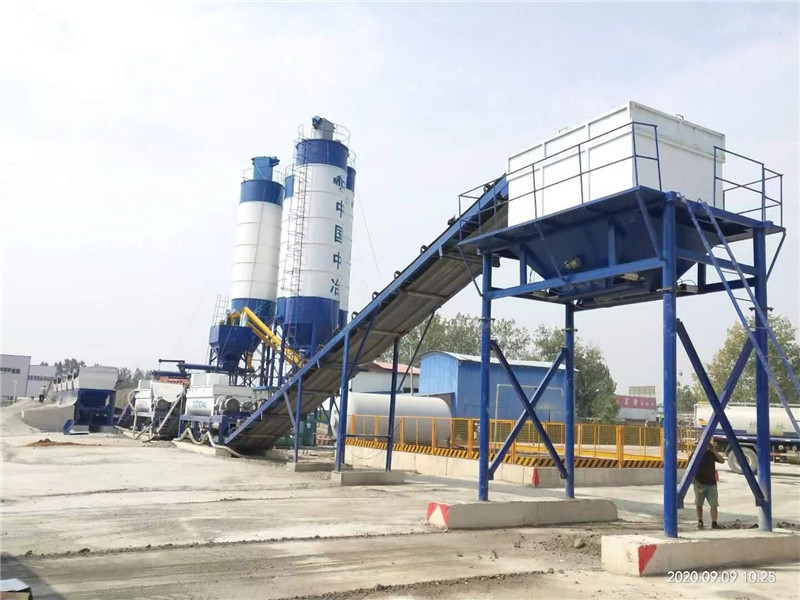

WDJ 시리즈 안정된 소일믹싱플랜트는 도로 기재의 연속적 혼합을 위한 특수 기기의 전체 세트이며, 그것이 국내외에서 연속적인 안정된 소일믹싱플랜트의 이점을 흡수하는 것을 기초로 하여 우리의 회사에 의해 개발됩니다.
공장과 호의적 프라이스를 혼합한 우리의 WBZ 시리즈 안정된 소일믹싱플랜트와 그레이드 자갈은 국내외에서 첫번째 기술을 채택함으로써 우수한 고속도로, 도시 도로, 공항, 플랫폼, 스포츠 경기장과 다른 시설에 쓸 대중적 물질의 건설에 대한 필요를 충족시키기 위한 우리의 회사의 개발되고 생산된 특별한 혼합 장치입니다. 그것은 시멘트 안정된 모래와 자갈, 회색 토양 안정된 기재, 압축할 수 있는 콘크리트와 다른 대중적 재료를 생산하기 위해 라임, 소석회 분말 (10-15%의 수분 함유량), 토양, 모래와 자갈, 비산재, 시멘트와 다른 원료를 사용할 수 있습니다. 그것에 의해 생산된 기재는 정확하게 조화되고 고르게 구성 요구 사항을 섞었고 만납니다.
WDJ300.400.500.600.700.800 종류 안정된 소일믹싱플랜트 주요 성능 매개 변수 :
| 파라미터모델 | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| 생산성 | 300t/h | 400t/h | 500t/h | 600t/h | 700t/h | 800t/h |
| 측정법 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 | 전산화됩니다 |
| 조정법 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 | 가변 주파수 속도 제어 |
| 제어 모드 | 자동장치 | 자동장치 | 자동장치 | 자동장치 | 자동장치 | 자동장치 |
| 계량 정확도 (집합체) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| 계량 정확도 (파우더) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 주전동기출력 | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| 전체 중량 | 24t | 24t | 27t | 27t | 30t | 30t |
| 전체 전력 | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800 종류 Ｄ 컴퓨터는 측정했고 주파수 속도가 안정된 소일믹싱플랜트 구성 테이블을 제어했습니다
| 아니오. | 파트 명칭 | 명세서 모델 | 양 | 원산지 | 발언 | ||
| 1 | 완제품 장비 |
6, 조립 형태 : 분리 착탈식 7, 지역 :55m*15m 8, 구성 :4마리의 메뚜기와 복붕법 (이차적 혼합 중간체 벨트 방식) |
골재 호퍼, 끝난 빈 철편은 5 밀리미터를 채택합니다 ;,평벨트 기계, 경사 벨트 기계 홈형 강은 18을 채택합니다 ;골재 호퍼, 믹서 다리는 20 아이빔을 채택합니다,. 평벨트와 경사 벨트는 나일론 벨트를 채택합니다.
|
||||
| 2 |
집합적 계량 시스템
|
골재 호퍼 | 5 밀리미터를 사용하는 14m3 철편 | 4 | 베이안, 산둥 |
조합형 : 단일 빈 구성 메뚜기 폭 : 3300 밀리미터 방해와 골재 호퍼 |
|
| 진동자 | 1.1KW | 4 | 허난 엑스인셴그 | ||||
| 그리드 스크린 |
그리드 강화된 스크린
|
4 | 베이안, 산둥 | ||||
| 벨트 스케일 | 계량 정확도 ±0.5-1% | 4 | 베이안, 산둥 | ||||
| 벨트 스케일 드럼 | 4KW | 4 |
지보 산둥 |
||||
| 압력 센서 | 150Kg | 4 | 벤그부 안후이 | ||||
| 벨트 스케일 반송 롤러 | φ89×1080 | 1套 | 베이안, 산둥 | ||||
| 벨트 스케일 반송 롤러 | φ89×1040 | 1套 | 베이안, 산둥 | ||||
| 가압 벨트 도르래 | 1 | 베이안, 산둥 | |||||
| 투약 벨트 기계 틀 | 홈형 강 [18 | 1 | 베이안, 산둥 | ||||
| 모터 풀리 | 50120-22KW-2.5 | 1 | 베이안, 산둥 | ||||
| 벨소리 평벨트 | 1200×5-39.3m 나일론 벨트 | 1 | 허베이 | ||||
| 벨트 기계 운반자 롤러 | φ89×455 | 1개 세트 | 베이안, 산둥 | ||||
| 벨트 기계 운반자 롤러 | φ89×1350 | 1개 세트 | 베이안, 산둥 | ||||
| 버티컬 롤 | 1개 세트 | 베이안, 산둥 | |||||
| 3 | 분말 공급 시스템 | 피딩 시스템 파우더 빈 | 80-100 | 2 | 베이안, 산둥 | ||
| 먼지 제거 | 어떤 것 | 0 | 선택적입니다 | ||||
| 문짝 밸브 | 800×800 | 2 | 베이안, 산둥 | ||||
| 문짝 밸브 손조작-핸들 | 320 | 4 | 베이안, 산둥 | ||||
| 스크류 건베이어 | φ325×2700mm | 2 | 베이안, 산둥 | ||||
| 나선형 모터 | 7.5KW | 2 | 베이안, 산둥 | ||||
| 철연선 | φ6-10米 | 2 | 베이안, 산둥 | ||||
| 클로스백 | φ325 | 4 | 베이안, 산둥 | ||||
| 나선형 전자 스케일 | Φ325×1400mm | 2 | 베이안, 산둥 | ||||
| 전자적 무게를 단 모터 | 4KW | 2 | 베이안, 산둥 | ||||
| 현재의 긴장상태 센서 | 500Kg | 2 |
벤그부, 안후이 |
||||
| 4 | 운영실 | 관제실 | 1 |
벤그부, 안후이 |
제어 모드 : 컴퓨터 제어
|
||
| 에어컨 | 1.2HP (냉난방 타입) | 1 | |||||
| 5 | 급수 시스템 | 수리 펌프 | 3KW | 1 | 지보, 산둥 | 물 조절 모드 : 주파수 속도 조정률 | |
| 물 펌프 흐름 | 40m3/h | 1 | 베이안, 산둥 | ||||
| 6 | 혼합 장치 | 믹서 | 2 | 베이안, 산둥 |
기계 유형 : 강한 두배 수평방향 샤프트 연속 타입, 두배 모터 |
||
| 두배 모터 | 55KW×2 | 4 | 카이위안 | ||||
| 블레이드 | 高锰合金耐磨材质 | 68*2 | 웨이팡, 산둥 | ||||
| 속도 저감기 | ZLY200 | 4 | 지보, 산둥 | ||||
| 7 | 저장 장치 | 경사 벨트 기계 |
설치 경향 Q=18' 프레임 채널 :강철 [18 |
1 | 베이안, 산둥 |
호퍼도어 드라이브 방법 : 공압
저장 빈 하이트 짐을 내리는 것 :3700m |
|
| 전기 구동 드럼 | 50120-30KW-2.5 | 1 | 지보, 산둥 | ||||
| 고리 모양 평벨트 | 1200×5-39.3m 나일론 벨트 | 1 | 허베이 | ||||
| 벨트 기계 운반자 롤러 | φ89×455 | 1套 | 베이안, 산둥 | ||||
| 벨트 기계 운반자 롤러 | φ89×1350 | 1套 | 베이안, 산둥 | ||||
| 버티컬 롤 | 1套 | 베이안, 산둥 | |||||
| 마지막 저장 빈 | 5 밀리미터를 사용하는 10m3 (육체미 있는) 철편 | 1 | 베이안, 산둥 | ||||
| 진동자 | 1.1KW | 1 | 엑스인셴그, 허난 | ||||
| 전령 | 1 | 베이안, 산둥 | |||||
| 8 | 공기 회로 시스템 | 솔레노이드 밸브 | 4V310 | 2 | 저장 | ||
| 모터 | Y132S1-2-5.5KWB3 | 1 | 베이안, 산둥 | ||||
| 공기 압축기 | 0.67/7-5.5KW | 1 | |||||
| 공기 실린더 | 100×250 | 4 | |||||
| 9 | 전기적인 제어 시스템 | 전기 부품 | 1 | 크힌트 덱스 |
전기 부품은 선택적일 수 있습니다 ; 485개의 통신 커넥션을 채택하세요 |
||
| 제어 시스템 | 1 | 베이안, 산둥 | |||||
| 컴퓨터 호스트 | 1 | 레노버 | |||||
| 모니터 | 1 | 레노버 | |||||
| 인버터 | 3.7 kw | 4 | Hai Li Pu | ||||
| 인버터 | 7.5 kw | 2 | Hai Li Pu | ||||
| 10 |
중간대
|
벨트 반송 롤러 | φ89×455 | 1개 세트 | 베이안, 산둥 | ||
| 벨트 반송 롤러 | φ89×1350 | 1개 세트 | 베이안, 산둥 | ||||
| 벨트 | 1200×5-19.4m 나일론 벨트 | 1 | 베이안, 산둥 | ||||
| 전기 구동 드럼 | 50120-22KW6-2.5 | 1 | 베이안, 산둥 | ||||
| 11 | 부착 | 특수 도구 | 1 | 베이안, 산둥 | |||
| 사용자 지침서 | 1 | 베이안, 산둥 | |||||
| 일치의 증명서 | 1 | 베이안, 산둥 | |||||
기록 : 기술적 개선 때문의 1, 취득물의 근원과 기술적인 매개 변수의 모델은 바뀔 수 있지만, 그러나 기능이 기존 것들 보다 더 나쁘지 않습니다 ;
2명의 구매자는 다음과 같은 시설로 준비할 필요가 있습니다 : 배합부의 콘크리트 기초, 배합부의 전력 분배 캐비넷과 배합부을 얻는 물 저장 소스에 대한 전원 공급기 ; 기계적 석유는 장비와 배합부의 필요한 경감 보호 시스템을 요구했습니다.
안정화된 흙 배합부는 도로 공사를 위한 믿을 만한 혼합 장치입니다. 그것은 정밀한 조성물과 균일한 혼합물을 형성하기 위해 여러가지 유형의 토양과 다른 재료를 섞도록 설계됩니다. 방송국은 정확하고 효율적인 혼합을 보증하기 위해 첨단 제어장치와 자동 계량 시스템을 갖추고 있습니다. 또한 대용량을 가지고 대규모 도로 건축 프로젝트에 적합하게 하면서, 그것은 다양한 자재를 취급할 수 있습니다.
안정화된 흙 배합부는 도로 건축 프로젝트를 위한 다재다능하고 믿을 만한 혼합 장치입니다. 그것은 정밀한 조성물과 균일한 혼합물을 형성하기 위해 여러가지 유형의 토양과 다른 재료를 섞도록 설계됩니다. 스테이션은 50-400t/h의 능력과 0-50kg로부터의 부가적 가중 범위의 범위와 0-500kg로부터의 시멘트 가중 범위를 가집니다. 그것을 대부분의 도로 건축 프로젝트에 적합하게 하면서, 최대 집합체 크기는 60 밀리미터입니다. 첨단 제어장치와 자동 계량 시스템으로, 본국은 정확하고 효율적인 혼합을 보증합니다.
